Тезис и метод
Звук и пространство всегда находятся в диалоге. Форма комнаты, материал стен, наличие пустот или колонн создают уникальную «акустическую подпись» места. В этом исследовании мы рассмотрим, как архитектура становится музыкальным инструментом — от доисторических пещер до современных саунд-арт объектов. И наоборот: как звук может влиять на восприятие и даже проектирование формы.
Исторический пример: Пещера как первая акустическая архитектура
Когда мы говорим об архитектуре, мы обычно представляем нечто построенное человеком: стены, колонны, своды. Но архитектура — это прежде всего организация пространства. Пещера — это готовая, природная архитектура, которую человек не строил, но которую он обжил акустически. И здесь кроется парадокс: хотя стены пещеры образованы геологическими процессами, их форма — изгибы, карманы, сталактитовые завесы — работает точно так же, как рукотворный свод готического собора: она отражает, рассеивает и удлиняет звук.
Палеолитические пещеры (Ласко во Франции, Шове, Альтамира в Испонии, Капова пещера на Урале) использовались людьми примерно 30–40 тысяч лет назад. Но они были не просто убежищами от холода. Это были ритуальные пространства. И одним из главных инструментов ритуала был звук: удары в бубен, хлопки, пение, треск костров, звук трущихся камней. Пещера превращала эти звуки в нечто иное — в «голос духов», в долгое эхо, которое воспринималось как присутствие нечеловеческих сил.
Связь с наскальной живописью: где звук — там и рисунок
Самое поразительное открытие акустической археологии последних лет (работы исследователей Стивена Валлмера и Бруно Фажанти, а также группы Регемборна) заключается в следующем: зоны с наилучшей акустикой в пещерах совпадают с местами наибольшей концентрации наскальных рисунков.
Учёные брали портативные акустические измерители, заходили в пещеры, хлопали в ладоши или подавали короткие звуковые сигналы и записывали отражения. Затем они наносили на карту пещеры «красные зоны» — участки, где реверберация была максимально долгой и красивой (то есть где звук «украшался» эхом). И накладывали эту карту на карту расположения рисунков бизонов, лошадей, мамонтов, абстрактных знаков.
Результат: совпадение до 80–90%. Там, где пещера «звучала» лучше всего, люди рисовали больше всего. И наоборот — в акустически «мёртвых» тупиках рисунков почти нет.
акустический измеритель
Примеры: три пещеры, три акустических портрета

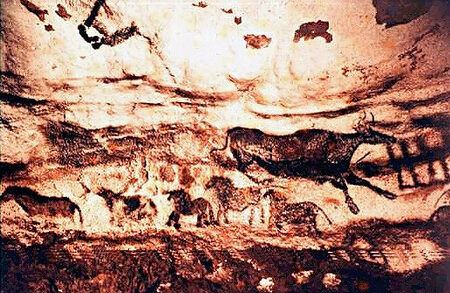

Ласко (Франция)
Самая известная пещера. «Зал быков» имеет объём около 20 000 кубометров и высоту до 10 метров. Акустические измерения показывают, что RT60 здесь достигает 7 секунд на низких частотах. Спектрограмма записи хлопка выглядит как длинный, медленно затухающий «хвост», причём низкие частоты (басы) держатся почти в два раза дольше высоких. Рисунки бизонов и лошадей как раз покрывают те стены, от которых звук отражается с максимальной «красотой» — то есть даёт богатые обертоны, а не просто глухое эхо.

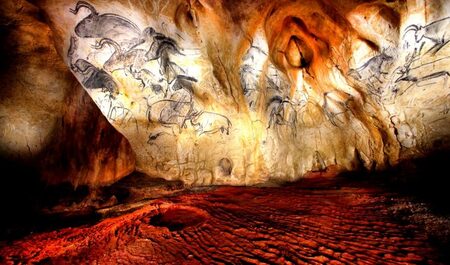

Шове (Франция)
Более поздняя пещера (около 30 000 лет назад), знаменитая своими реалистичными изображениями пещерных львов, носорогов и мамонтов. Акустика Шове отличается неравномерностью: разные залы имеют разное время реверберации. В «Зале скелета» RT60 короткий (около 2 секунд) — звук сухой и чёткий. В «Заключительном зале» — почти 9 секунд, настоящий собор каменного века. И рисунки сконцентрированы именно в «акустически длинных» залах. Шове также известна тем, что там нашли сверло из кости и следы красной охры на сталагмитах — возможно, их использовали как ударные инструменты. То есть люди не просто пели в пещере, но и извлекали звук из самой пещеры, ударяя по её минеральным выступам.

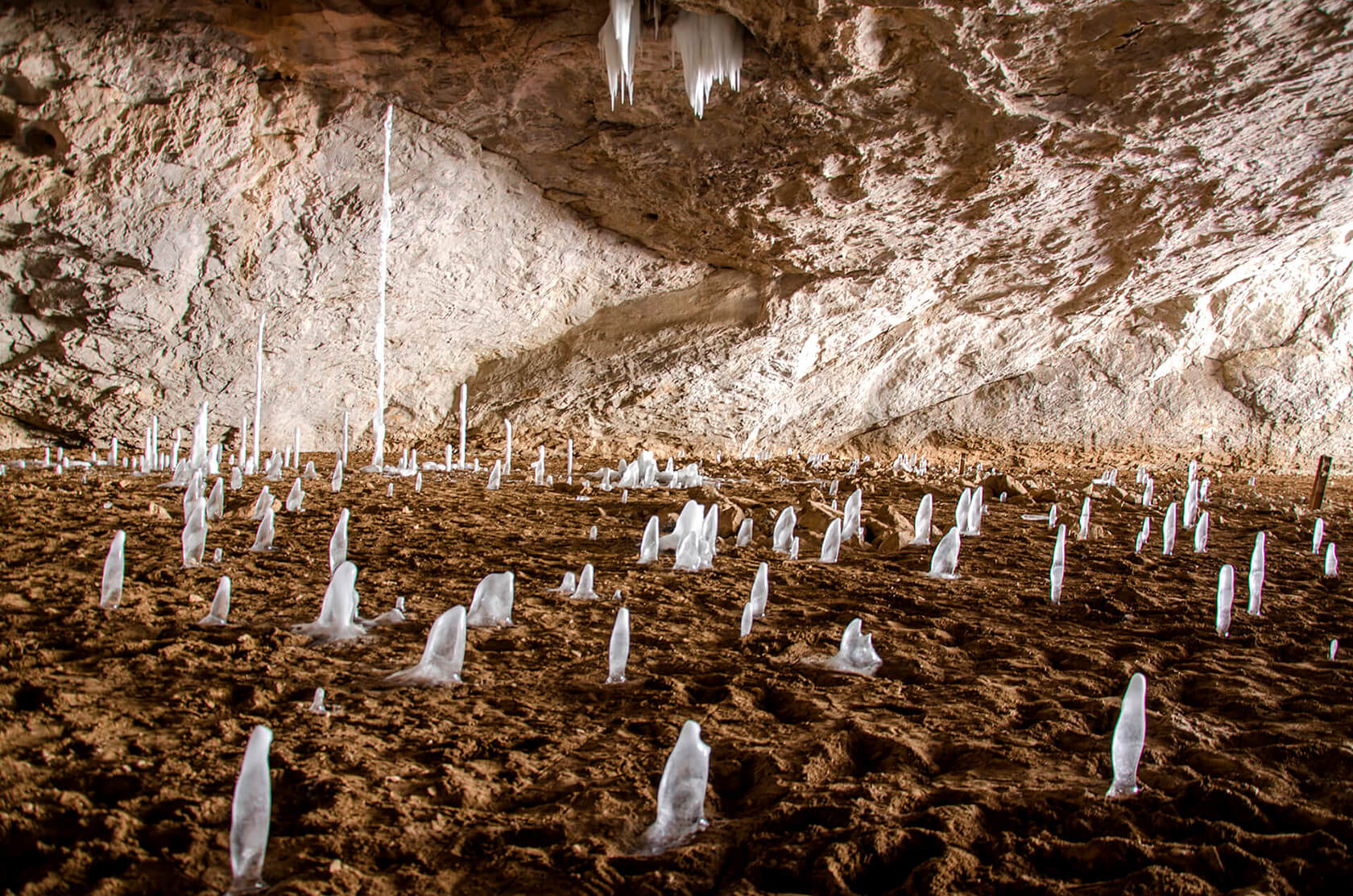

Капова пещера (Урал, Россия)
Единственная пещера палеолитической живописи на территории России. В ней есть залы с рисунками мамонтов, лошадей и геометрических знаков. Акустические исследования (Клюев, 2019) показали, что главный «ритуальный» зал имеет RT60 около 6.5 секунд и обладает сильным резонансом на частоте 110 Гц (примерно между ля и ля-бемоль большой октавы). Это частота, на которой хорошо резонирует человеческий голос и бубен. Создаётся впечатление, что пещера «настроена» под определённый тон — то ли природой, то ли древние люди выбирали именно такие места.
Античность: театр и резонанс
Если палеолитическая пещера была природной акустической архитектурой, которую человек лишь использовал, то античность совершает революционный скачок: люди начинают проектировать звук. Греки и римляне первыми в истории осознали, что форма здания — это не только вопрос красоты и прочности, но и вопрос акустики. Они не знали волновой физики в нашем понимании, но обладали гениальным эмпирическим чутьём: веками наблюдая, как голос отражается от скал и стен, они вывели правила, которые работают до сих пор.
Античная акустическая архитектура — это архитектура публичного слова. Демократический полис требовал, чтобы гражданин на народном собрании мог быть услышан тысячами. Греческая трагедия требовала, чтобы шёпот актёра достигал последних рядов. Римская империя требовала, чтобы речь императора разносилась по всему амфитеатру. И архитектура ответила на эти требования: родились театры, где каждый камень, каждая ступень, каждая кривизна скамьи работали на распространение звука.
Греческий театр: геометрия ясности
Классический греческий театр (V–IV века до н. э.) — это не просто место для зрелищ, это сложнейший акустический инструмент. Возьмём самый знаменитый пример — Театр Эпидавра (около 340 года до н. э., архитектор Поликлет Младший).
Театр Эпидавра
Театр Эпидавра имеет три ключевых элемента:
Орхестра — круглая площадка диаметром около 20 метров, где выступали хор и актёры. Именно здесь рождался звук. Скена — каменная стена (первоначально деревянная, затем каменная) позади орхестры, которая отражала голоса актёров обратно в зрительный зал. Театрон — зрительские места, вырубленные в склоне холма полукругом, с 55 рядами каменных скамей, поднимающимися всё выше.
Что делает эту форму акустически совершенной?
Первое: кривизна. Полукруглая форма театрона означает, что звук, идущий из центра орхестры, распространяется равномерно во все стороны, не создавая «мёртвых зон». Любая точка на любой скамье находится на примерно одинаковом акустическом расстоянии от источника — ближе к краям чуть дальше, но разница не катастрофическая.
Второе: наклон. Ступени театрона поднимаются под углом около 26 градусов. Это не просто удобно для обзора — это создаёт ступенчатый отражатель. Звук, который уходит вверх, попадает не в пустое пространство, а на каменную поверхность следующего ряда, отражается и направляется дальше вверх. Получается каскад отражений: каждый ряд скамей работает как маленький рефлектор, передающий звук следующему ряду.
Третье: порталы и проходы. Вертикальные лестницы, разделяющие сектора зрительских мест (клинья — kerkides), работают как акустические «щели» — они предотвращают образование стоячих волн и гасят паразитные резонансы.
Римские инновации: резонаторы и имперский масштаб
Римляне унаследовали греческую театральную форму, но добавили к ней инженерный прагматизм. Они строили театры не только на склонах холмов, но и на равнинах — с помощью мощных арочных конструкций, создающих искусственный «холм». И они изобрели (или довели до совершенства) технологию акустических резонаторов.

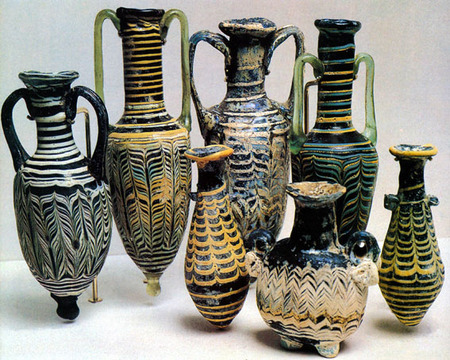

Амфоры-резонаторы
Амфора — это резонатор Гельмгольца. Каждая амфора настроена на определённую частоту (зависит от её объёма и размера горла). Когда в театре звучит голос или музыка, определённые частоты «входят в резонанс» с амфорами: они заставляют воздух внутри сосуда колебаться, а затем сосуд переизлучает этот звук обратно в зал.
Зачем и для чего: — Усиление определённых тонов. Гласные звуки речи лежат в диапазоне 250–2000 Гц. Правильно настроенные амфоры могут усилить именно их, делая голос актёра более звонким и разборчивым. — Сглаживание «мёртвых зон». Резонаторы работают как вторичные источники звука, заполняя те точки зала, куда прямой сигнал доходит плохо. — Управление реверберацией. Амфоры поглощают звук на своей резонансной частоте (превращая его в тепло из-за трения воздуха о горло сосуда), а затем переизлучают его с небольшой задержкой — это увеличивает «живость» зала без потери разборчивости.
Театр как модель всей античной акустики
Античность не ограничивалась театрами. Та же логика работала в других типах зданий:
— Булевтерии (здания городских советов) — малые крытые залы, часто с полукруглой планировкой, где требовалась максимальная разборчивость речи при малом объёме. — Одеоны (крытые концертные залы) — например, Одеон Перикла в Афинах или Одеон Герода Аттика у подножия Акрополя. Здесь акустика была рассчитана на музыку, а не на речь, поэтому время реверберации делали чуть длиннее (до 1,5–1,8 с), а стены украшали декоративными элементами, которые работали как диффузоры. — Амфитеатры (Колизей) — для гладиаторских боёв и звериных травм. Звук здесь был не главным (интереснее было смотреть), но римляне позаботились о том, чтобы крики толпы не превращались в неразборчивый гул — для этого использовали ряды бронзовых резонаторов и систему тентов-акустических экранов.
XX век: модернизм и сухая акустика
Парадокс: век, который изобрёл электрическую звукозапись, радио, динамики и шумоподавление, оказался глух к естественной акустике пространств. Архитекторы модернизма строили для глаз — для чистых линий, лёгких фасадов, текучих планов. Уши были не в почёте. Результат? Здания, которые выглядели как шедевры, а звучали как жестяные коробки. Концертные залы, где оркестр гремел нестерпимо. Лекционные аудитории, где преподавателя не было слышно на третьем ряду. Открытые офисы, превратившиеся в какофонию стуков и звонков.
Причины акустической глухоты модернизма
Модернизм был визуальным проектом с головы до ног. «Архитектура — это игра объёмов под светом», — писал Ле Корбюзье. Ни слова о звуке. Баухаус обучал студентов видеть форму, цвет, фактуру, композицию. Акустика если и упоминалась, то как техническая деталь, которую инженеры решат потом и обычно не решали.
Традиционная архитектура использовала материалы с понятными акустическими свойствами: камень отражал, дерево поглощало, штукатурка рассеивала. Модернизм ввёл железобетон и панорамное остекление.
У архитекторов модернизма был скрытый аргумент: «Зачем заботиться о естественной акустике, если есть микрофоны и динамики?» Действительно, к 1930-м годам электрическое усиление звука стало доступным. Лозунг «электричество всё исправит» позволил проектировщикам переложить акустические проблемы на звукорежиссёров.
Эксперимент: павильон Philips на Expo 58
Чтобы понять, как модернизм мыслил (и часто ошибался) в акустике, нужно посмотреть на уникальный объект — павильон Philips на Всемирной выставке 1958 года в Брюсселе. Это не типичный пример «плохой акустики», а, наоборот, гениальное исключение, доказывающее правило.
Архитектор: Ле Корбюзье (при участии Яниса Ксенакиса, будущего композитора). Задача: создать пространство, где посетители будут слушать электроакустическую поэму Эдгара Вареза «Poème électronique» — 8 минут звуков сирен, ударных, электронных глитчей, колоколов и голосов.
Создание павильона
Форма: Павильон выглядел как странный пластиковый шатёр — неровные, текучие стены, никаких прямых углов. Ксенакис, который был одновременно архитектором и композитором, рассчитал геометрию так, чтобы каждая точка внутри имела уникальную акустическую траекторию. Звук не просто заполнял пространство — он двигался по стенам, как по нотам.
Технологии: В стенах и потолке было встроено более 400 динамиков, разделённых на несколько «маршрутов». Зрители стояли (сидений не было) и могли перемещаться в течение 8-минутного представления, меняя свою звуковую перспективу.
павильон Philips
Акустический результат: Павильон Philips — это первое в истории архитектурное звуковое пространство, где форма была сознательно спроектирована под звук (электронный, не акустический). Не зал для оркестра, не театр для голоса — а зал для ленточной музыки, созданной на плёнке.
Ирония: После выставки павильон разобрали. Он не сохранился. Но его идеи — динамик как строительный материал, форма как партитура — стали основой для саунд-арта и акустического модернизма второго поколения.
Инструменты исправления: что придумали акустики XX века
Модернизм создал проблемы — инженерная акустика нашла решения. Вот несколько ключевых технологий, которые появились в XX веке и активно используются до сих пор.
Звукопоглощающие материалы

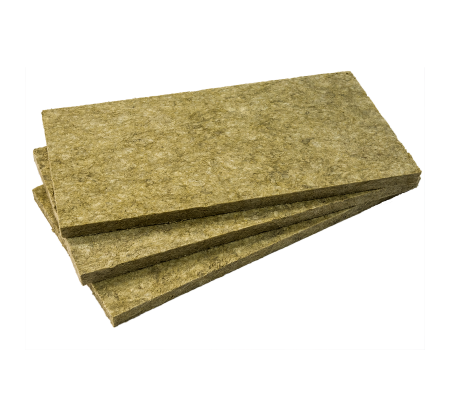

Минеральная вата (изобретена в 1930-х) — дешёвый, огнестойкий материал, отлично поглощает средние и высокие частоты. Акустическая пена (1950-е) — пористая пена с открытыми ячейками, часто имеет «пирамидальную» или «клиновидную» форму. Используется в студиях звукозаписи. Перфорированные панели — деревянные или гипсовые панели с множеством маленьких отверстий. Отверстия работают как резонаторы Гельмгольца (прямые потомки римских амфор).

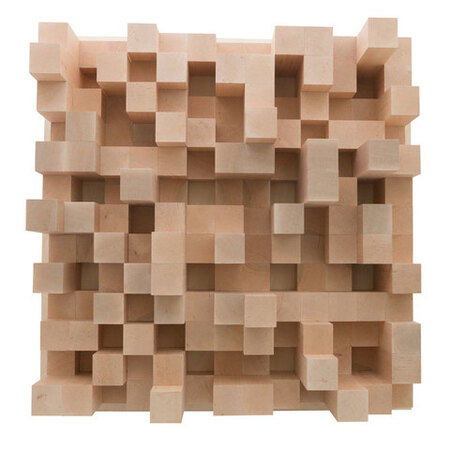

Диффузоры (рассеиватели)
Квадратурные диффузоры (изобретены Манфредом Шрёдером в 1970-х) — панели с вырезами разной глубины, которые рассеивают звук во все стороны, а не отражают зеркально. Форма вырезов рассчитана по математической формуле. Сегодня их можно увидеть на стенах концертных залов и студий. Плоские рассеиватели — большие панели с рёбрами или пирамидами, более простые версии.
Комната в комнате
Концепция звукоизоляции: чтобы звук не проходил через стены, нужно построить «комнату внутри комнаты» — внутренние стены и пол не касаются внешних, они отделены резиновыми прокладками и воздушным зазором. Это стандарт для студий звукозаписи и кинотеатров.
Саунд-арт объекты: когда архитектура становится инструментом
Саунд-арт второй половины XX — начала XXI века совершает радикальный переворот: архитектура сама становится источником звука. Стены не просто отражают — они вибрируют, поют, шепчут. Пол не просто поддерживает — он резонирует. Пространство не просто заполняется звуком — оно есть звук, застывший, материализованный, обитаемый.
Пионеры: когда динамик стал архитектурным элементом
Макс Нойхаус (Max Neuhaus, 1939–2009)
Американский перкуссионист, который в 1960-х перешёл от игры на инструментах к созданию звуковых пространств. Его главное изобретение — sound installation (звуковая инсталляция), где звук размещён в пространстве так же, как скульптура или картина.
Ключевая работа: «Driven by Pulse» (1967) — Нойхаус установил несколько динамиков в галерее, но не на виду, а вмуровал их в стены, закрыв решётками. Из динамиков шёл непрерывный, слегка пульсирующий звук — где-то между гудением и шепотом. Посетители не могли точно определить, откуда исходит звук: казалось, что стены сами «дышат». Нойхаус говорил: «Я не хочу, чтобы люди смотрели на динамики. Я хочу, чтобы они забыли о технике и поверили, что стены живые».
Бернхард Ляйтнер (Bernhard Leitner, род. 1938)
Австрийский архитектор и композитор, который посвятил жизнь созданию «звуковых пространств» (Sound Spaces). Его тезис: пространство — это не пустота, которую звук заполняет, а сам звук может создавать пространство.

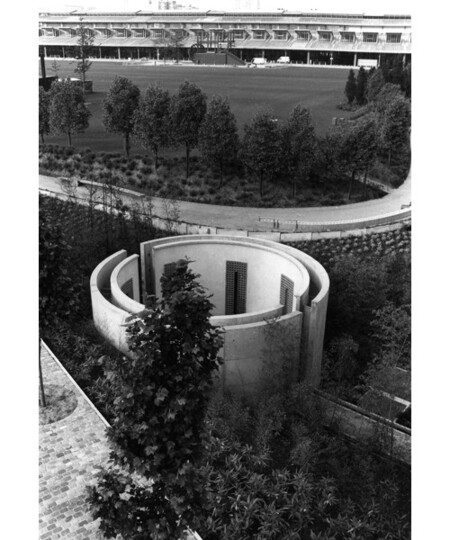

Ключевая работа: «Le Cylindre Sonore» (1983) — вращающаяся звуковая башня, внутри которой установлены 48 динамиков на разных высотах. Посетитель заходит внутрь цилиндра и слышит, как звук «путешествует» по вертикали: снизу вверх, сверху вниз, замирает на середине, ускоряется. Сама архитектура башни (её вращение, размеры, форма) определяет траекторию звука. Ляйтнер называет это «скульптурой, которую ты слышишь».
«Le Cylindre Sonore» (1983)
Электромагнитный звук
Кристина Кубиш (Christina Kubisch, род. 1948)
Немецкая художница, которая превращает электромагнитные поля в архитектурный звук. Её технология — индукционные петли: тонкие медные катушки, вмурованные в стены, пол или потолок. По ним пропускают электрический ток, который создаёт электромагнитное поле. Посетители надевают специальные индукционные наушники — и начинают слышать сами стены: гул проводов, треск выключателей, гудение трансформаторов.
Ключевая работа: «Electrical Walks» (с 2003 года) — серия прогулок по городам (Берлин, Париж, Нью-Йорк, Токио). Художница выдаёт посетителям индукционные наушники и ведёт их по маршруту, где они «слушают» город: кабели под тротуаром, провода в зданиях, светофоры, банкоматы, системы безопасности. Каждый архитектурный элемент имеет свой звук — шёпот, свист, пульсацию, шум. Кубиш говорит: «Город — это огромный музыкальный инструмент, который мы обычно не слышим, потому что наши уши не настроены на электромагнитные частоты».
Electrical Walks — Сhristina Kubisch
Механический минимализм
Zimoun (род. 1977, Швейцария)
Псевдоним художника, который создаёт гигантские механические оркестры из самых простых материалов: картонные коробки, деревянные планки, моторчики, шарики, шнуры. Его инсталляции всегда привязаны к конкретному архитектурному пространству.
Как это работает: Десятки, сотни маленьких моторчиков с намотанными на них шнурами. Моторчик вращается, шнур ударяет по картонной коробке — слышен сухой щелчок. Когда 200 таких моторчиков работают одновременно, каждый с немного разной скоростью, щелчки сливаются в сложный, постоянно меняющийся ритм — похожий на дождь, на барабанную дробь, на треск костра.
Ключевая работа: «Zimoun — 284 подготовленных моторчика, картонные коробки 100×100×100 мм» (2013) — инсталляция в заброшенном промышленном здании. Коробки расставлены по всей площади пола, образуя «лес» из коричневых кубов. Моторчики подвешены на тонких проводах к потолку. Когда они начинают работать, звук наполняет огромное пространство бывшего завода. Но дело не только в звуке: зритель видит, как моторчики вибрируют, как коробки чуть подпрыгивают от ударов. Архитектура (высота потолков, бетонные стены, отражения) превращает простые щелчки в сложную реверберационную картину.
инсталляция «Zimoun»
Обратная связь: как звук меняет архитектуру
Все предыдущие блоки исследования были об одном: архитектура формирует звук. Пещера — отражает, театр — направляет, концертный зал — рассеивает, саунд-арт — производит.
Но есть и обратная связь: звук и его отсутствие могут формировать архитектуру. Иногда это происходит потому, что людям нужно избавиться от звука — сделать помещение максимально тихим. Иногда потому, что нужно контролировать звук с хирургической точностью — как в студии звукозаписи. Иногда потому, что звук становится оружием — как в военных бункерах, спроектированных так, чтобы взрывная волна уходила в землю, а не в людей.
Что такое анехоидная камера? Физика «мёртвой» комнаты
Анехоидная камера (от греч. ἀν- — «без» и ἠχώ — «эхо, отзвук») — это помещение, спроектированное так, чтобы полностью исключить любые отражения звука. В идеальной анехоидной камере вы слышите только прямой звук от источника (и то, если источник находится в той же комнате). Никакого эха, никакой реверберации, никакого «хвоста». Звук, возникнув, мгновенно поглощается стенами, полом и потолком.
Опыт нахождения в анехоидной камере: самое пугающее пространство
Анехоидные камеры используют для акустических измерений (например, тестируют микрофоны, колонки, наушники). Но есть и другой аспект: психологический эффект. Люди не могут находиться в полной анехоидной камере долго. Максимум — 30–45 минут. После этого начинаются галлюцинации, панические атаки, потеря ориентации в пространстве.
Что слышит человек в анехоидной камере?
— Собственное сердцебиение — Дыхание — Кровь в ушах — Желудок и кишечник — Суставы — Тишина, которую слышишь
Самая тихая комната в мире
Орфилдские лаборатории (Orfield Laboratories) в Миннеаполисе, США, владеют анехоидной камерой, занесённой в Книгу рекордов Гиннесса как самое тихое место на Земле. Фоновый шум — -9,4 дБ (по другим измерениям -13 дБ). Создатель камеры, Стивен Орфилд, рассказывает: «Люди не выдерживают дольше 45 минут. В темноте (а мы гасим свет, чтобы убрать визуальные отвлекающие факторы) у них начинаются галлюцинации. Они слышат музыку, голоса, шаги — чего нет. Или, наоборот, начинают паниковать, что не слышат ничего — как будто оглохли».
Орфилд использует свою камеру для тестирования продуктов: как шумят холодильники, стиральные машины, компьютерные вентиляторы. Но раз в неделю он даёт сеанс «сенсорной депривации» для желающих за $300 в час. Большинство возвращаются с жалобами на головокружение, тошноту и бессонницу.
безэховая камера в лабораториях Орфилд в Миннесоте
Тишина как насилие: медицинские и военные применения
Анехоидные камеры — экстремальный случай. Но принцип «акустика как архитектурный императив» работает и в более обыденных пространствах.
Больничные палаты
В современных клиниках всё больше внимания уделяют шуму. Обычная больничная палата имеет уровень шума 50–60 дБ — это громче офиса, потому что работают аппараты жизнеобеспечения, ходят медсёстры, разъезжают капельницы, гудят вентиляторы. Исследования показывают, что шум в больнице замедляет выздоровление: повышает кровяное давление, нарушает сон, усиливает восприятие боли.
Но есть и обратная сторона: слишком тихая больница тоже опасна. В палатах интенсивной терапии, где используются специальные шумопоглощающие материалы, пациенты жалуются на ощущение изоляции, тревоги, потерю связи с реальностью. Тишина может быть насилием не меньшим, чем шум. Она напоминает пациенту о смерти — о том абсолютном молчании, которое ждёт всех. Акустический дизайн больницы — это тонкий баланс между покоем и жизнью.
Библиотеки
Традиционная библиотека — это пространство, где тишина предписана правилами. Но архитектура тоже работает на тишину: мягкие ковры, подвесные потолки, книжные стеллажи (книги — отличный звукопоглотитель). Однако в XX веке появились «ультратихие» библиотеки с акустическими панелями, двойными стенами, герметичными дверями. Что в них происходит? Посетители чувствуют себя под наблюдением: любой чих, шорох страницы, щелчок ручки звучит недопустимо громко. Тишина превращается в инструмент контроля. Некоторые современные библиотеки отказываются от идеала абсолютной тишины, создавая «зоны гула» (для групповой работы) и «зоны шёпота» (для чтения). Акустика становится не просто физическим свойством, а политическим решением.
Военные бункеры и взрывозащищённые помещения
Это обратная сторона акустической архитектуры: контроль не над фоновым шумом, а над звуком большой разрушительной силы. Ударная волна от взрыва — это звук сверхвысокого давления (до 200 дБ в эпицентре). Архитектура бункера должна не поглотить этот звук (это невозможно), а перенаправить его. Форма казематов, расположение амбразур, толщина стен — всё рассчитывается так, чтобы волна уходила в землю или рассеивалась в воздухе, не убивая людей внутри. Это акустика наоборот: здесь архитектура защищает человека от звука, а не звук обслуживает человека.
Студии звукозаписи: контролируемая акустика как произведение искусства
Студия звукозаписи — это анехоидная камера, но с поправкой на творчество. Там не нужна абсолютная мёртвость в стерильной тишине музыку слушать противно. Нужна нейтральная акустика — такая, которая не добавляет к записываемому звуку ничего своего.
Студии строятся по тому же принципу «комната в комнате», что и анехоидные камеры. Внешняя комната — бетонное здание. Внутренняя — студийный блок, висящий на резиновых амортизаторах. Между стенами — воздушный зазор (10–30 см). Двойные стены имеют разную массу (чтобы не резонировать на одной частоте). Окна — тройные, с разной толщиной стекол (чтобы каждое стекло «ловило» свою частоту). Двери — герметичные, с уплотнителями, весят под 200 кг каждая.
студия звукозаписи
Вывод
Проделав путь от палеолитических пещер до анехоидных камер, мы убедились, что акустика — это не второстепенная деталь, а равноправный соавтор архитектуры: форма пространства всегда диктует звук (долгое эхо пещеры, чёткие отражения греческого театра), но и звук способен диктовать форму (клинья анехоидной камеры, динамики в стенах саунд-арта, «комната в комнате» студий звукозаписи). Каждая эпоха оставляет в камне не только стиль, но и свою акустическую подпись — культурно обусловленный выбор между ясностью и тайной, контролем и стихией, словом и музыкой.
Архитектура — это застывшая музыка: форма пространства всегда хранит в себе акустическое решение — длинное или короткое эхо, ясность или размытость, отражение или поглощение.
Музыка — это подвижная архитектура: звук может создавать иллюзию пространства, двигаться по динамикам, превращать комнату в инструмент.
