Роль специальных крыш в контексте благоустройства города
Плоская крыша в современном частном доме перестала быть просто техническим элементом. Сегодня она представляет собой стратегический элемент, выбор которого определяет не только надежность, но и образ жизни.
На этапе проектирования встает важный вопрос: ограничиться традиционной «неэксплуатируемой» кровлей или расширить функции крыши, создав полноценную дополнительную площадь — террасу, сад или зону отдыха прямо над головой. Однако это преобразование требует комплексного инженерного подхода, затрагивающего расчет несущих конструкций, выбор специализированных материалов и технологий монтажа.
Инверсионные кровли
Инверсионные кровля — это крыша, где теплоизоляционный слой расположен поверх водоизоляционного слоя.
Конструкции могут быть эксплуатируемыми и неэкспуалируемыми, в зависимости от того, предназначена ли крыша для активного использования или нет.
Неэксплуатируемые инверсионные кровли
Данные кровли не предназначены для постоянного присутствия на крыше людей, но при этом выполняют важные функции по защите здания:
— Конструкция обеспечивает надёжную гидроизоляцию и защиту от погодных условий, также она долгое время не нуждается в ремонте.
— Защищает от воздействия внешних факторов и помогает поддерживать стабильную температуру внутри здания.
— Защита от ультрафиолета. В инверсионной кровле гидроизоляция находится в самом низу, защищённая несколькими слоями различных материалов. Благодаря этому солнечные лучи не оказывают на неё разрушающего воздействия.
Источник: energie-experten.org
Неэксплуатируемые инверсионные кровли подходят для промышленных зданий, складских и гаражных комплексов, а также частных загородных домов.
Материалы и состав

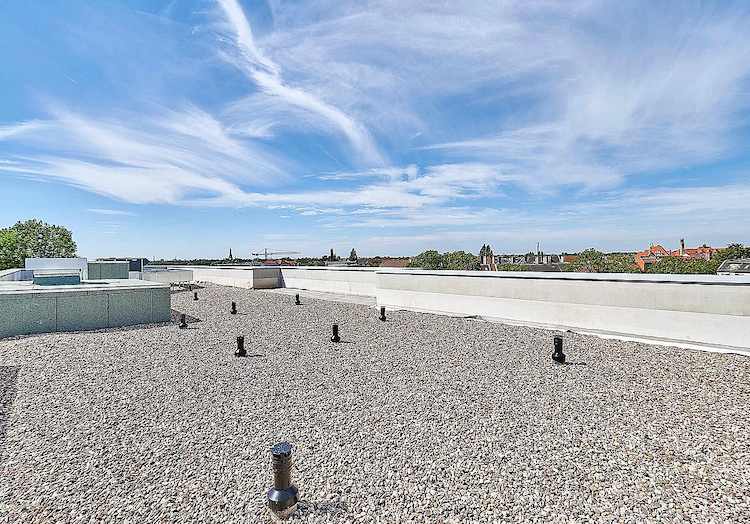

Пешеходная кровля с гравийной засыпкой. Источник: rooffs.ru
— Основание. В качестве основания в большинстве случаев служит железобетонная плита, которая должна быть ровной, не имеющей дефектов. — Гидроизоляция. Далее идёт гидроизоляционный слой — один из ключевых элементов системы, предотвращающий попадание воды и конденсата внутрь помещений. Для этого могут использоваться битумно-полимерные материалы, ПВХ-мембраны или гидроизоляционная плёнка. — Теплоизоляция. В качестве теплоизоляции рекомендуется использовать не волокнистый, а твёрдый утеплитель, например, экструдированный пенополистирол (XPS). Обычно используются два слоя плит толщиной по 100 мм. — Геотекстиль. Он укладывается поверх утеплителя и предотвращает попадание пыли и грязи внутрь конструкции крыши. Геотекстиль разделяет балластный материал и утеплитель, предотвращая механическое повреждение теплоизоляции и поддерживая стабильность конструкции. — Внешний слой. После укладки геотекстиля можно приступать к формированию балластного (внешнего) слоя. Он дополнительно защищает все слои инверсионной кровли от повреждений. Для неэксплуатируемой кровли подойдут материалы: гравий или щебень. Камни используются крупные — размером 25–32 мм. Толщина засыпки составляет 30–50 мм.
Эксплуатируемые инверсионные кровли
Эксплуатируемые крыши в зависимости от функционального назначения подразделяют на предназначенные: — под пешеходную нагрузку; — под транспортную нагрузку.
Источник: justynalorenc.com. Летнее кафе на крыше здания с инверсионной кровлей.

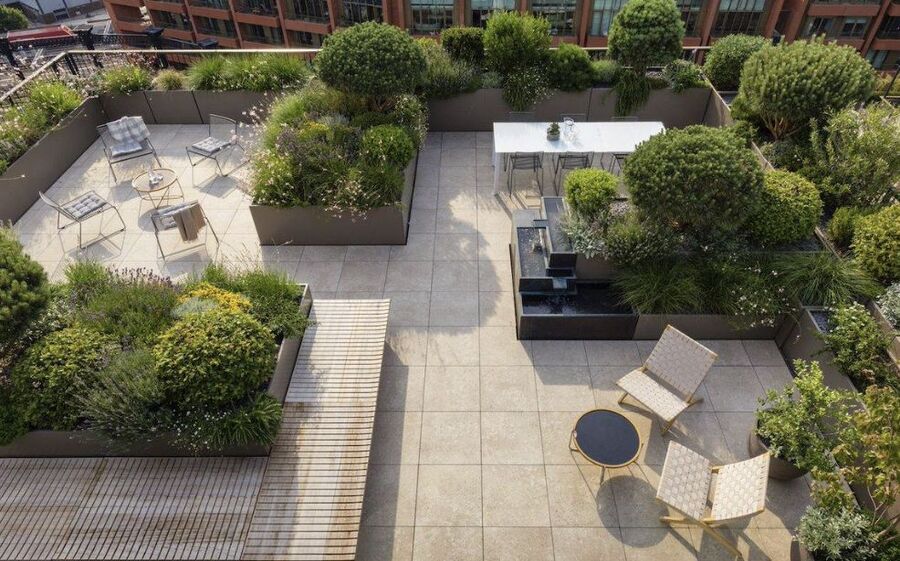

Эксплуатируемые инверсионные кровли подходят для коммерческих и общественных зданий, частных домов и коттеджей, поскольку позволяют обустроить зоны отдыха и террасы.
Источник: pliki.propertydesign.pl. Пример использования инверсионной кровли для обустройства парковки на крыше здания.
В то же время они подойдут для парковочных сооружений и многоуровневых стоянок, так как эксплуатируемая крыша способна выдерживать большие нагрузки от автомобилей.
Материалы и состав
Материалы для эксплуатируемой кровли работают в условиях повышенных нагрузок и должны обеспечивать долговечность всей системы. Для активного использования крыши внешний слой стоит сделать из таких материалов, как тротуарная плитка или террасная доска.
Итак, инверсионная кровля — это надёжное и долговечное решение. Она устойчива к температурным перепадам, ультрафиолету и механическим повреждениям. Однако требует более сложного подхода к ремонту, т. к. для поиска проблемы в инверсионной системе придётся разбирать весь кровельный пирог, что увеличивает затраты на ремонт.
Кровли с озеленением
Зеленые кровли являются отдельным видом инверсионных конструкций. Такая крыша открывает возможность для создания садов или мини-парков с растительностью. Это решение не только создает дополнительное пространство для отдыха, но и способствует озеленению городской среды.

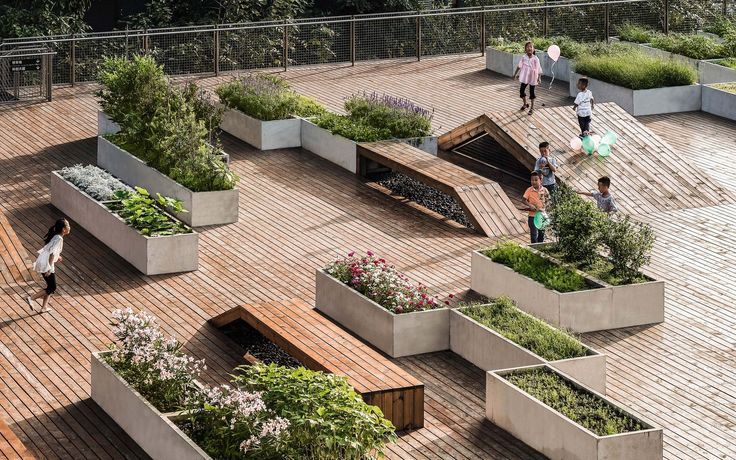

Коммерческое здание, Гуандун, Шэньчжэнь. Источник: Zhubo Design.
Озелененные крыши подразделяют на крыши с мобильным (контейнерным) и стационарным типом озеленения.
Мобильное озеленение крыш реализуют посадкой растений в кадки (контейнеры) с дальнейшей установкой на эксплуатируемую крышу. Мобильное озеленение крыш может быть предусмотрено при проектировании новых, реконструкции и капитальном ремонте существующих зданий и сооружений любого назначения.
В случае применения стационарного типа озеленения на крыше создают постоянный (не перемещаемый в течение всего срока жизни крыши) слой субстрата, а все посадки растений выполняют в субстрат аналогично объектам традиционного озеленения.
Крыши со стационарным озеленением в зависимости от преобладающего типа применяемых растений подразделяют на 3 типа: — с озеленением интенсивного типа; — с озеленением полуинтенсивного типа; — с озеленением экстенсивного типа.

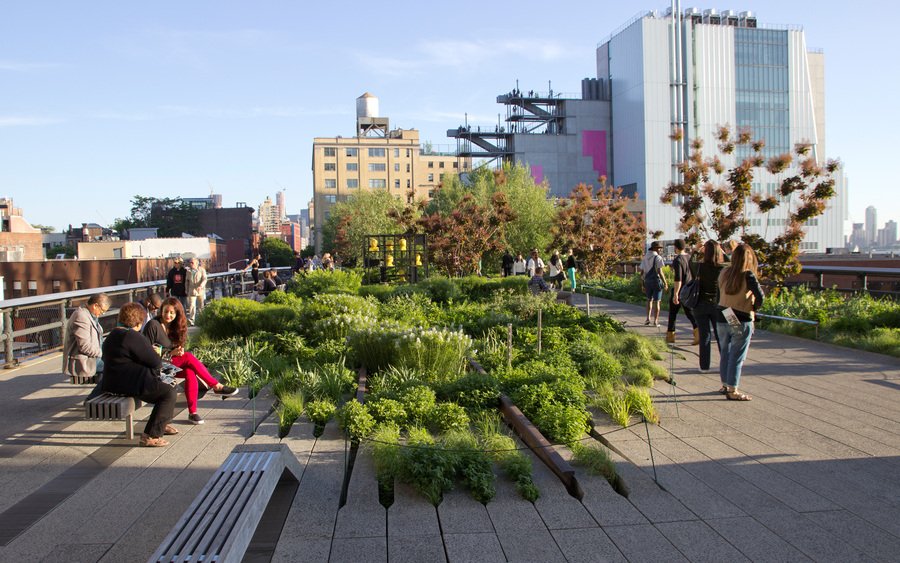

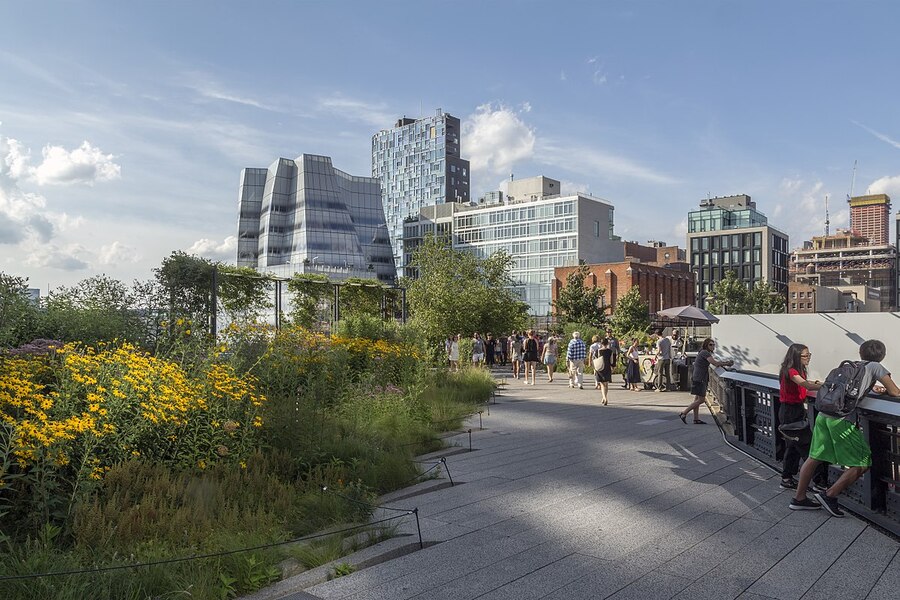

High Line Park, Нью-Йорк, США. Corner Field Operations, Diller Scofidio + Renfro.
Интенсивное озеленение

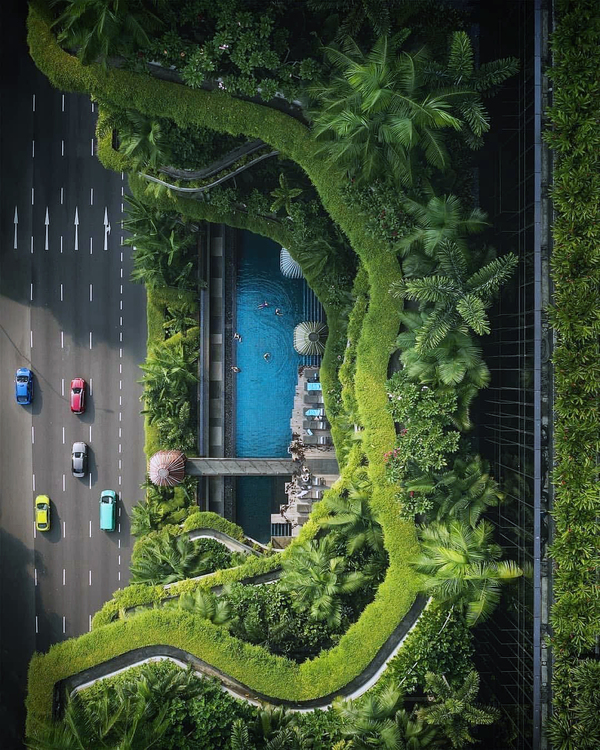

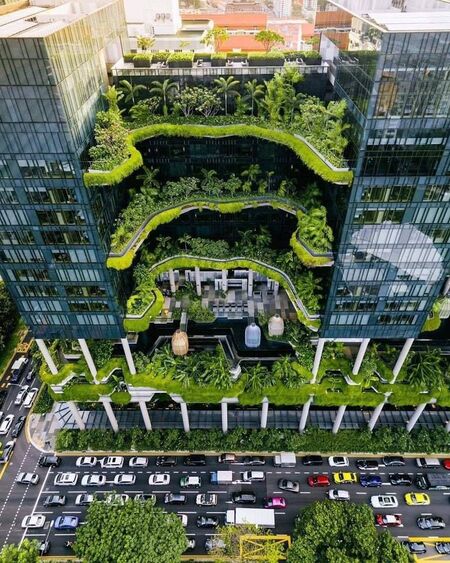

Отель Parkroyal, Сингапур.
Озелененная интенсивная крыша — это крыша, созданная с применением слоя субстрата и посадочного материала: трав, кустарников и деревьев, различных типов почвопокровных растений, с постоянным уходом за растительностью (удобрение, полив, прополка, кошение и т. д.) и с возможностью доступа посетителей помимо обслуживающего персонала.
Растительность можно располагать как на одном уровне, так и на разных уровнях участка крыши с использованием геопластики рельефа.
ГОСТ Р 58875—2020
Озеленение крыш интенсивного типа должно соответствовать типу крыш с толщиной (высотой) слоя субстрата не менее 300 мм. Толщина субстрата более 700 мм может быть применена в исключительных случаях и требует обоснования проектного решения.
Озеленение интенсивного типа охватывает следующие растительные группировки: — злаковые и травянистые растения; — многолетники и кустарники; — почвопокровные и кустарники; — травянистые растения, кустарники и деревья.
Полуинтенсивное озеленение
Озелененная полуинтенсивная крыша — это крыша, созданная с применением слоя субстрата и посадочного материала: трав, многолетних, почвопокровных растений, кустарников, с ограниченным, но с постоянным уходом за растительностью и с возможностью доступа посетителей помимо обслуживающего персонала.
ГОСТ Р 58875—2020
Экстенсивное озеленение
Озелененная экстенсивная крыша — это крыша, созданная с использованием только травяного покрова, как правило, без возможности доступа посетителей, помимо обслуживающего персонала. Озеленение данного типа не требует специального ухода.
ГОСТ Р 58875—2020
Озеленение экстенсивного типа могут применять для скатных крыш.
ГОСТ Р 58875—2020
Материалы и состав
При монтаже зеленой кровли, следует соблюдать очередность укладки кровельного пирога зеленых крыш:
- Железобетонная конструкция кровли.
- Гидроизоляция зеленой кровли. В современных системах озеленения функцию гидроизоляции выполняет полимерная мембрана, т. к. зеленая кровля накладывает еще больше сложностей на гидроизоляцию, чем обычно, ведь корневая система растений является очень неблагоприятной средой. Мембраны обладают высоким сроком службы — от 30 лет и выше.
- Утепление зеленой крыши. В качестве утепления кровли следует использовать экструдированные утеплители, которые не боятся воды и обладают низкой теплопроводностью, т. е. способные сохранять высокие теплоизоляционные характеристики во влажной среде.
- Геотекстиль — защита утеплителя.
- Дренажный слой. В качестве дренажного слоя зеленых и инверсионных крыш можно использовать гравий или щебень. Дренажный слой позволяет воде просочившейся через почву беспрепятственно попадать в водосточные воронки, иначе будет происходить застой воды в почве и, как следствие, увеличение нагрузки на крышу.
- Прокладка из геотекстиля. Используется в качестве фильтрующего слоя, чтобы почва не вымывалась и не происходило засорение дренажа.
- Грунт. Толщина грунта зеленых крыш зависит от типа растительности. При ограниченной толщине, до 10 см, слой должен быть достаточно минерализован для жизни растений.
Итак, зеленые кровли являются многофункциональным решением для частного дома, превращая крышу в дополнительную площадь и улучшая теплоизоляцию. Успех зависит от профессионального проектирования и монтажа. Для большинства домов оптимально экстенсивное озеленение как практичный и экономичный вариант, в отличие от дорогого в обслуживании интенсивного.
